【课程设计底层逻辑】
本课程基于IPD产品开发流程,重点介绍高密高可靠性电子产品PCBA可制造性设计的关键概念流程,精选华为公司在PCBA方面可制造性设计的最佳实践,提升学习对象于可制造性设计中重难点问题的解决能力。
【适合对象】
【课程预期收益】
【课程背景】
DFX即Design for X(面向产品生命周期各环节的设计),其中X代表产品生命周期的某一环节或特性, DFM是DFX中最重要的部分,DFM就是要考虑制造的可能性、高效性和经济性,DFM的目标是在保证产品质量与可靠性的前提下缩短产品开发周期、降低产品成本、提高加工效率。
具体而言,DFM在产品设计中的优点:
1.减少产品设计修改。倡导“第一次就把事情做对”的理念,把产品的设计修改都集中在产品设计阶段完成。
2.缩短产品开发周期。据统计,相对于传统产品开发,DFM能够节省30%以上的产品开发时间。
3.降低产品成本。产品开发同时也是面向成本的开发。
4.提高产品质量。在开发原始阶段就得到优化和完善,避免后期制造、装配中、市场上产生的质量问题。
本课程从DFM概念和发展趋势出发,介绍了DFM依照的并行开发的思想方法,属于取势和明道部分。优术是终极追求。重点介绍了高密高可靠性PCBA装联工艺特点、PCBA热设计、布线布局、焊盘设计、FPC/Rigid-FPC可制造性要求,工艺体系和工艺平台建设、DFM常用软件,运用案例研讨、情景模拟、角色扮演等方法,使学员掌握实际工作中的方法和技巧,达到技术、管理水平提升及工作绩效改善之目的!
【教学形式】
50%理论讲授+30%现场练习+20%疑难解答
【课程时长】
两天/12小时
【课程大纲】
一、DFM概念及并行设计IPD概述
1. 并行设计和全生命周期管理
2. 电子产品的发展趋势与客户需求
3. 可制造性设计概念
4. 可制造性设计规范和标准
5. DFX的分类
6. 为什么要实施DFX?
7. DFM标准化的利益和限制
8. DFM完整设计标准的开发

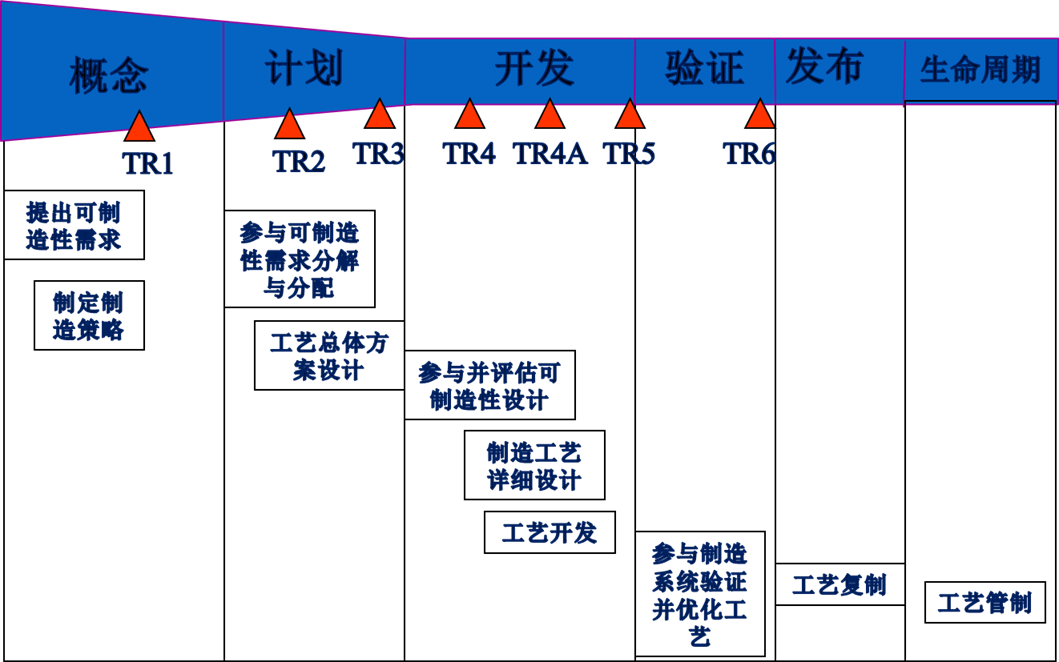

9. H公司集成产品开发IPD框架下的新产品开发流程
10. H公司企业DFM运作模式简介
二、 高密度、高可靠性PCBA可制造性设计基础
1.PCB制造技术介绍
2.PCB叠层设计要求
3.阻焊与线宽/线距
4.PCB板材的选择
5.PCB表面处理应用要点
6.元器件选型工艺性要求
7.元器件种类与选择,热因素,封装尺寸,引脚特点、镀层要求
8.封装技术的发展趋势
9、PCBA的DFM(可制造性)设计工艺的基本原则:
10、 PCB设计基本原则:板材利用率、生产稼动率、产品可靠性三者平衡。
11、 SMT印制板可制造性设计(工艺性)审核
12.案例解析
三、 高密度、高可靠性PCBA的板级热设计
1.热设计在DFM设计的重要性
2.高温造成器件和焊点失效的机理
3.CTE热温度系数匹配问题和解决方法
4.散热和冷却的考量
5.热设计对焊盘与布线的影响
6.常用热设计方案
7.热设计在DFM设计中的案例解析
四、高密度、高可靠性PCBA的焊盘设计
1.焊盘设计的重要性
2.PCBA焊接的质量标准
3.不同封装的焊盘设计
4.焊盘优化设计案例解析:双排QFN的焊盘设计
五、 高密度、高可靠性PCBA可制造性的布局/布线
1.PCBA尺寸及外形要求
2.PCBA的基准点与定位孔要求
3.PCBA的拼版设计
4.PCBA的工艺路径
5.板面元器件的布局设计与禁布要求
6.布线要求
6. 可测试设计和可返修性设计
7. 板面元器件布局/布线的案例解析
六、FPC\Rigid-FPC的DFM可制造性设计
1.FPC\Rigid-FPC的材质与构造特点
2.FPC\Rigid-FPC的制成工艺和流程
3.Ceramic PCB\FPC\Rigid-FPC胀缩问题及拼板设计
4.FPC设计工艺:焊盘设计,阻焊设计(SMD\NSMD\HSMD),表面涂层
5.FPC\Rigid-FPC的元器件布局、布线及应力释放等设计
七、 规范体系与工艺平台建设
1.电子组装中工艺的重要性
2.如何提高电子产品的工艺质量
3.DFM的设计流程
4.DFM工艺设计规范的主要内容
5.DFM设计规范在产品开发中如何应用
6.如何建立自己的技术平台
7.S公司DFX辅导项目实例分享
八、目前常用的新产品导入DFM软件应用介绍
1. NPI和DFM软件(Valor & Vayo)介绍
2. 两款DFM软件Valor & Vayo功能对比
3. DFM软件PCBA审查视频展示
4. DFM软件输出PCBA报告实例解析
内容回顾思维导图、五三一行动计划、疑难解答
